0. 引言

Fluent作為流場仿真和分析的工具，可以相對準確地給出動壓軸承油膜流動的相關特性，如速度場、壓力場、溫度場分布的時變特性，可以準確預測流體在軸承中的流動狀態和油膜的整體性能，很容易從對流場的分析中發現軸承或工程設計中的問題。產品或工程設計與優化對試驗和經驗的依賴性將大為減少，能夠顯著縮短設計周期，降低研發費用。

1. 油膜尺寸的確定

環宇公司DQ11-100型滑動軸承主要為泰豪沈電、賽力盟以及南陽防爆等公司的電機產品作配套。作者以該型號軸承為分析對象，首先需計算確定軸承油膜尺寸及其相關參數。

初定電機轉速n=3000r/min；軸瓦內孔直徑D=100mm。

依照生產經驗及相關公式，軸-軸瓦間間隙h=0.2013mm。

取定偏心率ε=0.6，據滑動軸承流體動壓潤滑理論，解得油膜偏位角θ=49.95°。

潤滑油密度取875Kg/m3，同時據經驗公式，潤滑油動力粘度η=0.0185Pa·s。

2. Fluent計算模型及網格劃分

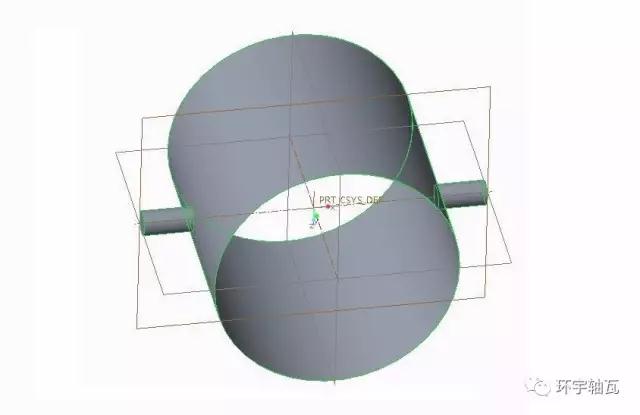

據上相關尺寸參數，軸承采用兩端進油，忽略相關油槽及孔，于Proe中繪制滑動軸承油膜計算模型，如圖1所示。

圖1 滑動軸承油膜三維模型

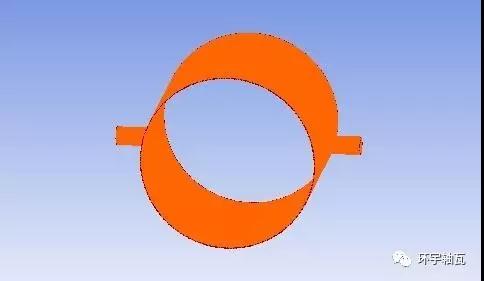

而后進行網格劃分，為保證精度及后續求解計算的收斂，本例采用結構化網格，并適當增加網格密度，劃分網格數為268077，如圖2所示。

圖2 軸承油膜網格模型

3. Fluent模擬仿真

轉入Fluent Solution模式。

首先，檢查網格質量，設定潤滑油材料。

而后，設定Viscous Model，選用層流Laminar模型，多相流模型使用混合模型Mixture，相數為兩相，并啟用空穴模型，當油膜壓力低于某個值時，將析出空氣。

再后，設定進出口邊界條件，進口壓力這里設定的是2000Pa，出口壓力默認，設定主軸轉速3000r/min，轉速定義到油膜的壁面上，為方便收斂和計算，適當修改松弛因子和收斂精度等參數，給定一個空氣的初始體積分數。

最后初始化求解模型，設定求解步數為500，運行計算。

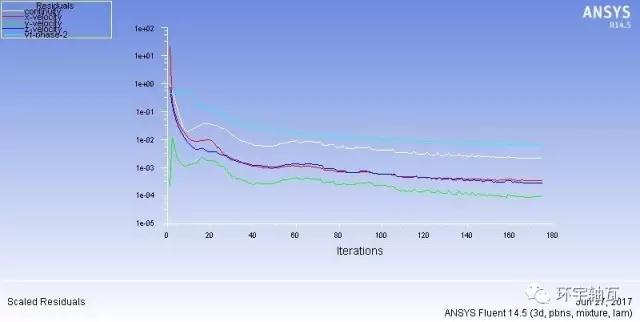

由殘差曲線圖，如圖3，約170次迭代計算后，趨于收斂，表明網格模型質量較好，求解設置相關參數準確。

圖3 殘差曲線圖

計算完成。輸出計算結果，油膜壓力場分布云圖如圖4-1所示，潤滑油油膜密度場分布如圖4-2所示，速度場分布如圖4-3所示。

1) 壓力場分布

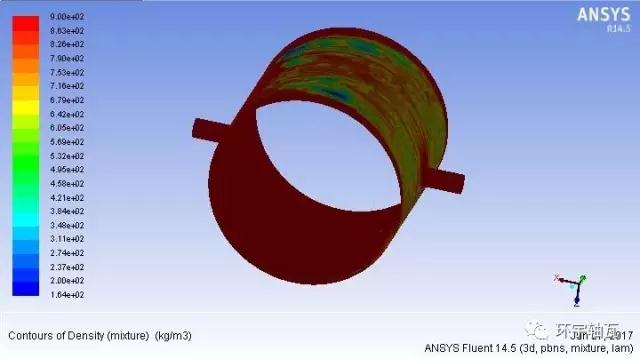

2) 油膜密度分布

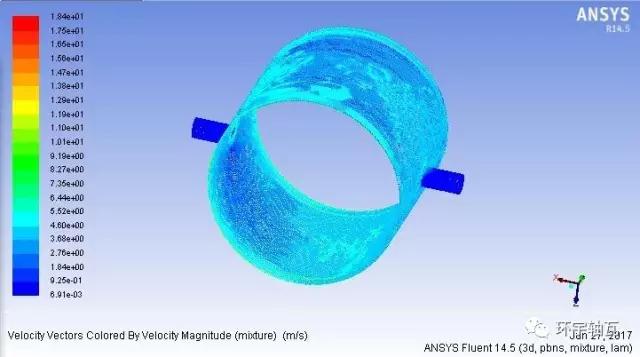

3) 速度場分布

圖4 轉速3000r/min計算結果

可見，油液從兩進油孔流入，從軸瓦兩端流出。油膜分布在最小油膜厚度附近呈現非常明顯的壓力集中區，順著轉軸旋轉方向，壓力從進油口逐漸增大達到正壓峰值后減小，通過最小油膜厚度處后進入發散區，在油膜上半部分呈現負壓區，這和理論研究的氣穴效應非常一致。由于發散區負壓的存在，引起了氣穴現象，油膜在負壓區迅速破裂從而進一步影響了油膜的壓力分布。

設定轉軸轉速n=1500r/min和n=6000r/min，得到對應轉速下的壓力場分布如圖5，圖6所示。

圖5 轉速1500r/min油膜壓力場分布

圖6 轉速3000r/min油膜壓力場分布

據圖4-1、圖5、圖6，得壓力極值如表1。轉速越大，油膜壓力極值越大。

表1 諸轉速壓力極值

4. 結論

建立了基于Fluent的滑動軸承油膜計算分析模型，引入空穴效應，較為準確地反映滑動軸承軸承油膜穩態特性。順便指出，介于篇幅有限，引入溫粘效應的軸承油膜溫度求解思路及仿真結果將于后期呈現。
