可傾瓦型滑動軸承的間隙大小直接影響著軸承的運轉狀況，由于軸承間隙調整不當造成軸承損壞的案例很多。

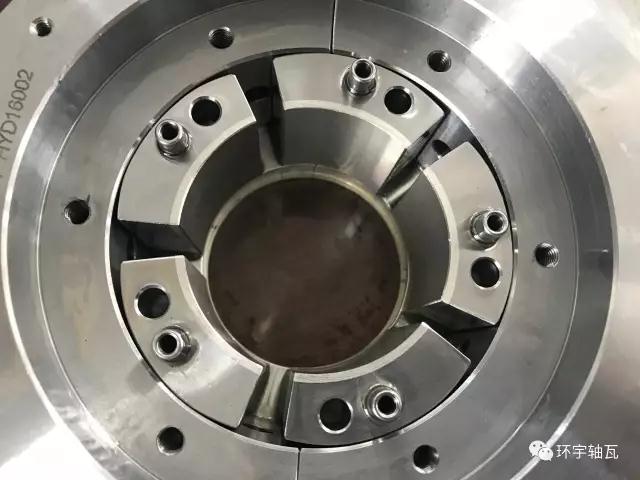

可傾瓦徑向滑動軸承的間隙

滑動軸承具有運轉平穩、耐沖擊載荷、結構簡單、尺寸小、精度高、振動小等優點，所以滑動軸承在煉油、化工機器中的應用極廣。尤其是可傾瓦型滑動軸承的瓦塊可以自由擺動，與軸頸同步位移，在工況變化時總能形成最佳油膜，油膜穩定，抗振性能好，不易發生渦動和油膜振蕩，可增加轉子的穩定性，故廣泛用于化工廠各種重大機組。但是可傾瓦滑動軸承的間隙大小直接影響著軸承的運轉狀況，由于軸承間隙調整不當造成軸承損壞的案例很多。

可傾瓦徑向滑動軸承損壞的案例

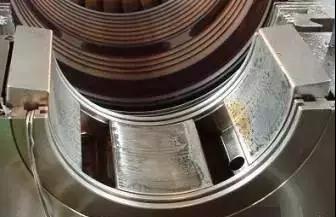

圖A所示，蒸汽透平徑向軸瓦疲勞損壞，經分析和驗證，其損壞原因是軸承間隙調整過大而造成的疲勞損壞。

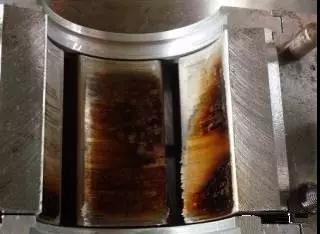

軸承間隙調整過小同樣會造成的軸瓦的高溫?zé)龤?，如圖B增速器高速軸徑向軸瓦嚴重?zé)龤КF(xiàn)象。

由此可見，可傾瓦徑向滑動軸承的間隙測量與調整是旋轉機械設備安裝與檢修的重中之重。

可傾瓦徑向滑動軸承間隙測量的幾種方法對比

1.壓鉛法

其操作方法是在機體上直接將滑動軸承的上半部分拆下，將鉛絲均勻放在軸頸上半部分，再裝回上半部分滑動軸承，用軸瓦和軸頸將鉛絲壓扁，然后測量鉛絲被擠壓厚度即可得到軸承間隙值。其優點是操作簡便，不用將整個軸承從機體中拆下就可以實現測量軸承間隙。但是在測量時，由于瓦塊可以自由擺動，故測量數值不均勻，誤差較大，不能測量單個瓦塊在軸承體中的同軸度。

2.抬軸法

其操作方法是在不拆卸軸承的情況下，用起軸器或者手動葫蘆將轉子軸頸輕輕抬至與軸承上瓦完全貼合（不可以直接使用吊車直接操作），再放下軸頸與下瓦完全貼合，用百分表測量出這兩個位置的距離差值，就是軸承間隙。其優點是操作簡單，不用拆解軸承，直接在機體中就可以實現測量軸承間隙。但需要將整個轉子抬起，操作方法笨重，對設備本身易造成損傷；如果測量軸承內部結構比較復雜，測量數據不準確，不能測量單個瓦塊在軸承體中的同軸度。

3.假軸法

其操作方法是先制作一個軸頸基本尺寸與轉子軸頸相同的假軸，將整個軸承拆下，安裝在假軸上，配合百分表進行推拉測量即可得到軸承間隙。其優點是測量準確，并可以同時測量出單個瓦塊相對于整個軸承體的同軸度。缺點是測量稍微復雜，需要一定的計算能力。

4.軸規法

其操作方法是首先制作出直徑間隔為0.02mm的假軸若干根，然后利用通止規的原理依次將假軸通過軸承，軸承在哪一個假軸上感到既不松動又能轉動，就可測得軸承的內徑為該假軸尺寸。

以內孔尺寸為Φ80mm的軸承為例，設軸承最小和最大間隙分別為0.12mm和0.16mm，則軸承的內徑設計尺寸應該在Φ80.12mm到Φ80.16mm之間，首先需制作出直徑間距為0.02mm的假軸3根，即Φ80.12mm、Φ80.14mm、Φ80.16mm的假軸各一根，然后將假軸依次塞入軸承：



如果Φ80.12mm的假軸不能通過軸承，說明此軸承直徑小于Φ80.12mm，軸承間隙過小；

如果Φ80.16mm的假軸能輕松通過，并且還有間隙，則軸承直徑大于Φ80.16mm，軸承間隙就過大，也不合格；

如果Φ80.14mm的假軸塞入軸承后，軸承在假軸上既不松動又能轉動，則軸承間隙符合標準。



為節省材料，也可將多根假軸依次制作在一根軸上，形成一根階梯軸，因其形狀像冷兵器時代的作戰兵器--鞭，叫做鞭軸。此方法優點是操作簡便，測量準確，配合百分表還可以測量單個瓦塊在整個軸承中的同軸度。其缺點是制作假軸或鞭軸需要花費一定的費用。

由上比較可知，假軸法是經濟又準確的測量方法。

可傾瓦型滑動軸承間隙測量是轉機設備檢修和安裝的一項重要工作，以上幾種方法各有所長，主要是工作人員需因地制宜，根據實際情況選擇適合的操作方法，精確測量，才能夠保證設備的安裝和檢修質量。
