窺探—核電工業之美

2017年04月28日

對于普通人來說

核電站雖然總是聽到

卻很少知道它的真實樣子

我們先來看看這些難得一見的核電建筑攝影

三苯乙醇I，燃煤發電廠的冷卻塔內部

Katrin第一核電站的光譜儀，平衡中微子

ETH第一核電廠的供熱站

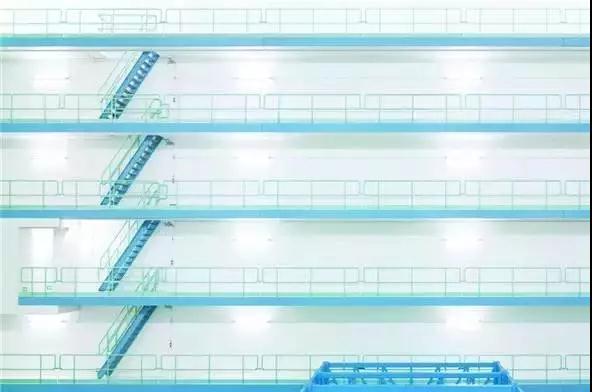

zwibez第三核電站臨時核廢料存儲地方的連接樓梯

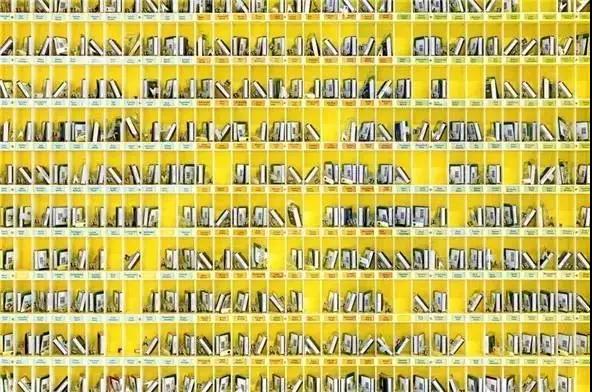

Beznau III核電廠的劑量計

Beznau III核電廠的劑量計

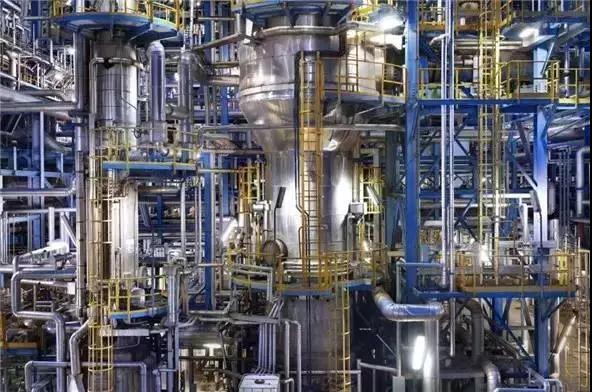

科隆貝煉油廠

球形裝置的內部

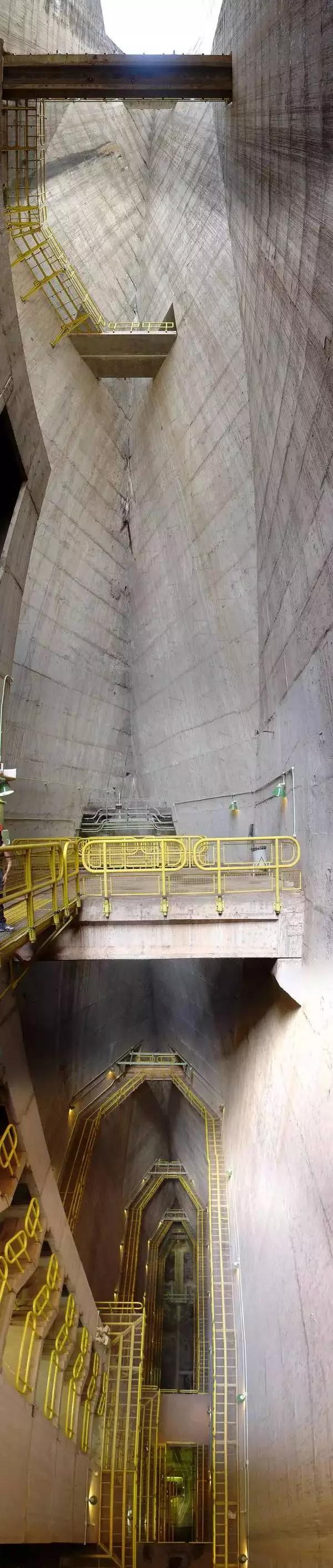

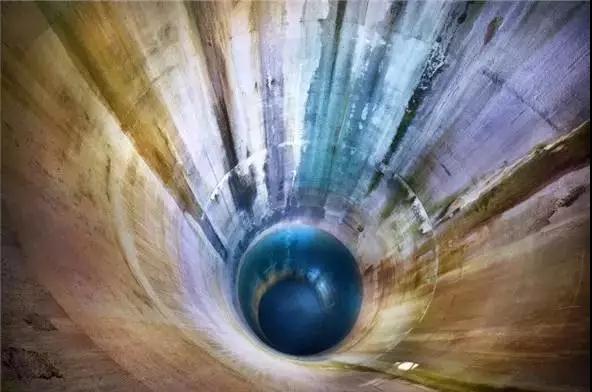

費雷拉III，壩體引水隧洞的排水豎井

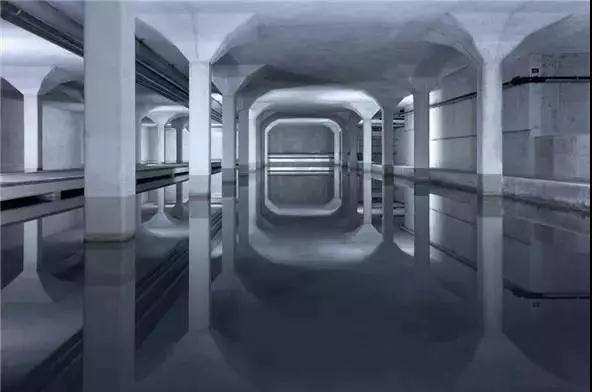

hardhof lengg II核電廠的公共飲用水供應池　

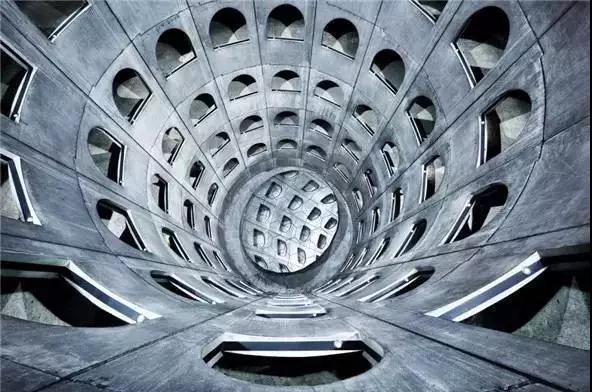

Celestin第一核電廠的螺旋車道

是不是沒有想到工業建筑居然也可以這么美

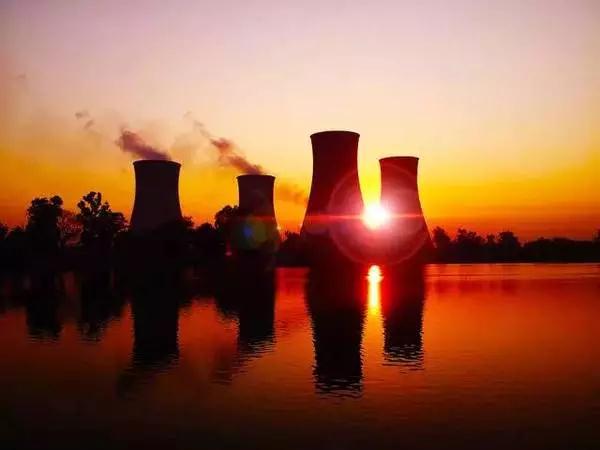

夕陽下的烈焰

拍攝者：Tajinder Pal Singh Walia

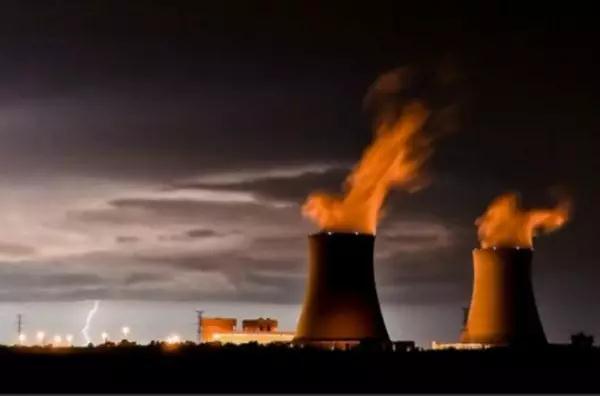

這張照片是印度旁遮普邦巴廷達湖，和湖畔的Guru Nanak Dev火電站。該電站建成于1982年，以煤為燃料，四個機組每個均可提供110MW的電量，但產生的飛灰也對周邊環境帶來了不小的隱患。

圖中的巨大煙囪通常會和核電站聯系在一起，但其實它只是散熱用的冷卻塔，大型火力發電站同樣需要它。

雙曲空間

拍攝者：Luca Zanier

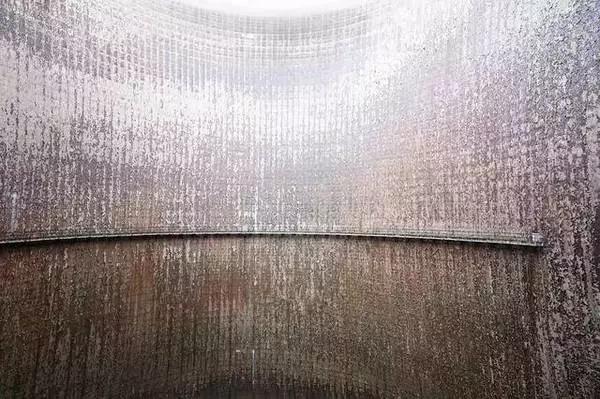

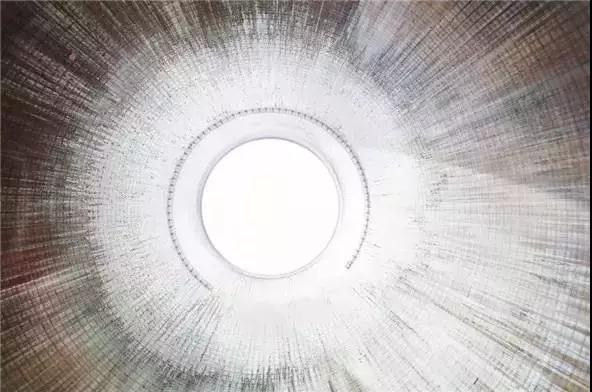

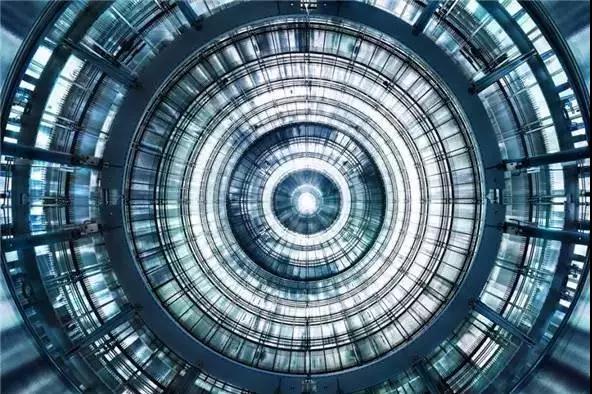

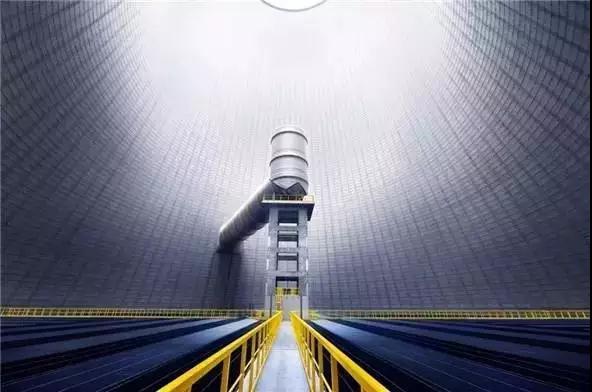

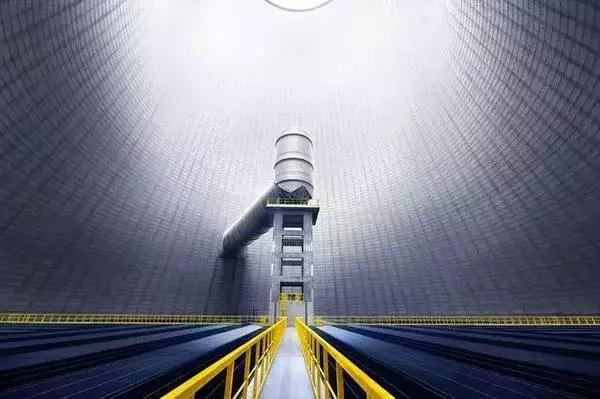

冷卻塔的內部是什么樣子？這是德國 Trianel 火力發電廠冷卻塔的內部景象。

超越光速

拍攝者：Juan Diaz，UT Austin

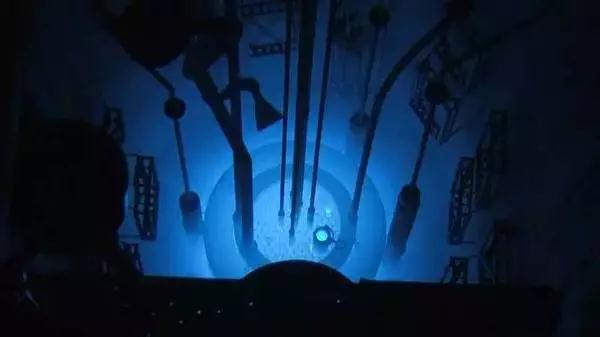

這是得克薩斯奧斯汀大學核工程實驗室的反應堆。這種幽冷的藍光來自所謂的“契倫科夫輻射”：當帶電粒子高速穿越電解質，其速度甚至比光在這種介質里的速度還快，就會產生這樣的藍光。其原理與超音速時的音爆有一定的類似之處。反應堆常常放在水中，水的光速只有真空光速c的四分之三，所以粒子很容易在不違反相對論、不超過真空光速的條件下，超越水中的光速。

時間的痕跡

拍攝者：Luca Zanier

一座25年歷史的核電站冷卻塔內部就是這樣的。這是位于瑞士北部的萊布施塔特核電站，建成于1984年，其唯一的沸水反應堆輸出功率為1220MW。由于反核人士的抗議，它是瑞士境內最后一座核電站。

拍攝者：Gilles Mingasson, Getty Images for Bechtel

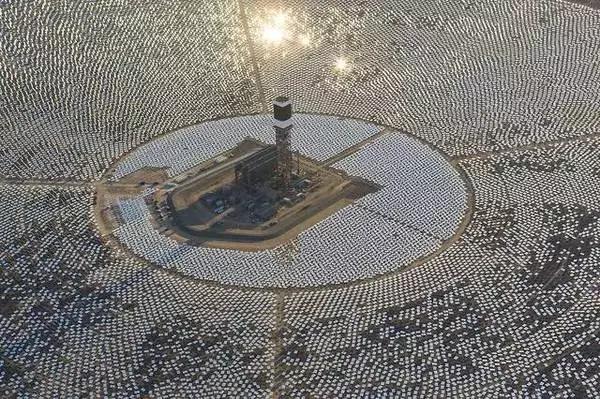

這張照片是位于美國加州莫哈維沙漠的伊萬帕太陽能發電站，計劃總發電量為392MW。和光伏電池發電不同，這是一個太陽能熱電站——173500個高效鏡子將陽光反射到140米的高塔頂端，產生的熱量驅動蒸汽輪機發電。某種意義上，這是阿基米德用鏡子燒毀戰船傳說的復興。不過路過的飛鳥就要倒霉了。

順便說，《輻射·新維加斯》里的Helios One發電站就是以它為原型的。

云生從龍

拍攝者：Christian Steiness, ict-aeolus.eu

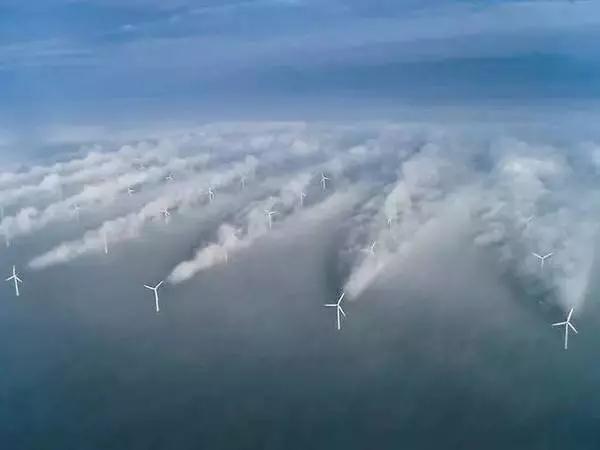

這張航拍照片顯示的是丹麥海域的“號角礁”（Horn Rev）遠岸海上風力發電站，距離陸地15公里。一期工程建成于2002年，由80個發電機組成，裝機容量160MW，葉輪直徑80米、中軸高70米、相鄰中軸距離560米。由于天氣和海浪不穩定，維護人員的主要交通工具是直升機。

圖中可以看到，由于葉片的擾動，每個葉片后面都形成了美麗的尾跡云，不幸的是這會導致后面的葉片丟失20%左右的發電效率。
