澆鑄軸承合金通常是將成品軸承合金熔化后澆鑄軸瓦坯，由于軸瓦材料不同，其黏合力也不同，其黏合強度是由青銅、低碳鋼、鑄鋼、鑄鐵依次降低的。對黏合力較差的材料，例如鑄鐵，可在軸瓦上加工出鳩尾槽或鉆些不通孔，以增加結合強度。軸承合金可采用以下方法進行澆鑄。

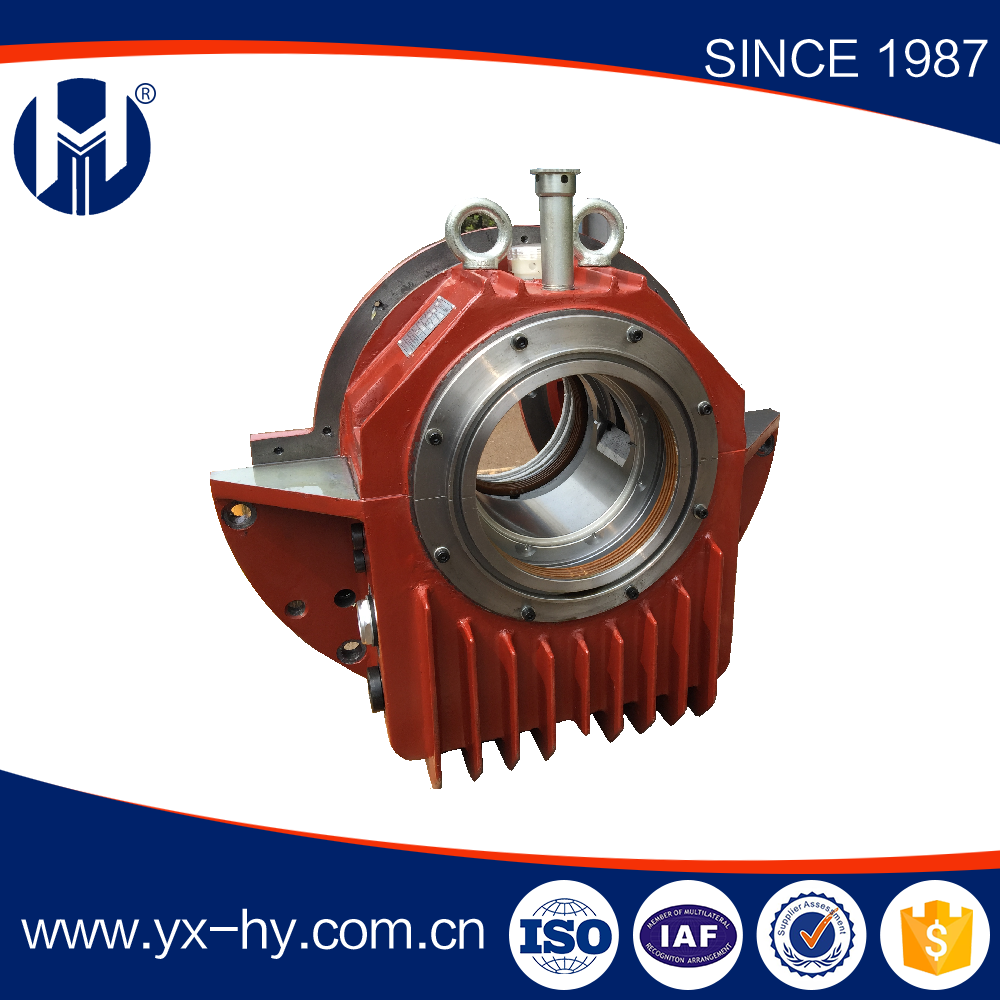

圖1 電機滑動軸承

    ①清理軸瓦

    a．一般零件加工后，應短時問內進行澆鑄，這樣瓦表面不存在銹蝕，但瓦表面必須擦干凈。

    b.特殊零件加工后短時間內不能進行澆鑄的，存放期間出現銹蝕，可進行酸洗處理，或采用砂布等將銹清除干凈。

    ②熔化軸承合金  軸承合金的熔化溫度應在480～540℃左右，錫基軸承合金澆鑄溫度為470～5lO℃，鉛基軸承合金澆鑄溫度為420～460℃。軸承合金在錫鍋內熔化后要保持特別潔凈，可用氯化銨來脫氧和清渣。

    ③鍍錫方法  鍍錫前要在鍍錫表面上涂一層助熔劑，使錫與軸瓦更好地黏合。常用助熔劑配方為：40％氯化鋅，5％氯化銨加水而成。一般鍍錫方法有兩種。

    a．涂擦法。對于大型軸瓦，先預熱至260～300℃，可用噴燈、電熱爐、焦炭爐等加熱；然后在表面上涂一層助熔劑，用錫條往軸瓦表面涂擦，再用麻刷、鋼絲刷或木片等將錫涂布均勻。

    b．浸錫法。對于小型軸瓦，可先熱至l00～150℃后浸入助熔劑里，然后取出烘干再浸入一次。取出后預熱至200℃，就可浸入錫鍋內鍍錫，在軸瓦均勻鍍上錫后取出。采用這種方法，在鍍錫前，非鍍錫表面應涂上一層保護膜(常用為40％堊粉，40％水玻璃．20％水調勻，涂后應立即烘干)。

    ④軸承合金的澆鑄  鍍鋅后的軸瓦應立即澆鑄軸承合金，方法有手工和離心澆鑄兩種。手工澆鑄用于軸瓦直徑較大、單件小批和復雜形狀的場合。其具體方法如下。

    先將胎具預熱到250～350℃，然后將經預熱并鍍好錫的軸瓦組對到胎具上，見圖4－1－2。為防合金熔液澆鑄時從胎具的縫隙漏出和方便地將軸瓦打開，軸瓦的瓦口處應墊1mm厚銅板或2mm厚鋁板(長與軸瓦平齊，寬應高出軸瓦8～12mm)，銅板兩側各加0．5mm厚石棉膠板墊密封，軸瓦下部與胎具、上部與壓圈間同時墊lmm石棉膠板墊密封。必須注意，所有石棉膠板墊不能露出軸瓦內。胎具、軸瓦、壓圈應用壓板壓緊。

圖4－1－2  澆鑄軸承合金方法

    當準備完畢后，應立即將已熔化的合金熔液(符合澆鑄溫度）倒入已預熱300⁰C左右的鐵勺內進行澆鑄，應使合金熔液沿著芯棰外圓均勻流下，再平穩地升起，這樣可使空氣完全排出，其他雜質因密度不同而浮在上面。這種方法既簡便又易保證質量。

    離心澆鑄需在離心澆鑄機上進行，配有水冷卻系統從軸瓦外部冷卻，方法較為復雜，一般用在專業廠家批量生產場合。

    ⑤澆鑄后的質量檢查

    a．澆鑄后可用手錘輕敲瓦背，有明顯雜音，說明有離坯或縮孔缺陷，應作廢重澆。

    b．準確的判斷應在軸瓦澆鑄后粗加工完畢進行。采用聲音鑒別法，用手錘輕敲瓦面，聲音清脆沒有雜音為好，否則說明有離坯或縮孔，輕者允許修補，重者應重新澆鑄，按檢查實際情況確定。
