水泥廠回轉(zhuǎn)窯、球磨機(jī)等設(shè)備載荷的特點(diǎn)是低速重載，且伴有一定的沖擊載荷。常見的這類設(shè)備的軸襯多采用銅瓦或?yàn)踅鹜撸@對(duì)軸承的制造、安裝、操作維護(hù)以及潤(rùn)滑油的使用要求較高，容易發(fā)生燒瓦、翻瓦、冒煙、抱軸、拉傷軸頸等現(xiàn)象，特尤其在生產(chǎn)調(diào)試初期，更是時(shí)有發(fā)生。

隨著設(shè)備規(guī)格越來(lái)越大型化、市場(chǎng)競(jìng)爭(zhēng)越來(lái)越激烈，對(duì)軸瓦材料的要求越來(lái)越高，推廣應(yīng)用新型軸承合金材料成為趨勢(shì)，以便提高使用性能、降低制造及維護(hù)成本，提高市場(chǎng)競(jìng)爭(zhēng)能力。

80年代初，國(guó)內(nèi)在引進(jìn)與研究的基礎(chǔ)上，成功開發(fā)生產(chǎn)可替代銅合金的鋅基軸承合金。 97 年國(guó)家頒布了 GB/T1175-1997 《鑄造鋅合金》及 GB/T16746-1997 《鋅合金鑄件》 標(biāo)準(zhǔn)，以規(guī)范、推廣使用該合金材料。近年來(lái)，隨著研究、實(shí)驗(yàn)不斷地深入完善，其成本低、壽命長(zhǎng)、維護(hù)簡(jiǎn)便，使用效果良好的特點(diǎn)突出，很多水泥廠已經(jīng)開始替換使用鋅基軸承合金軸瓦。

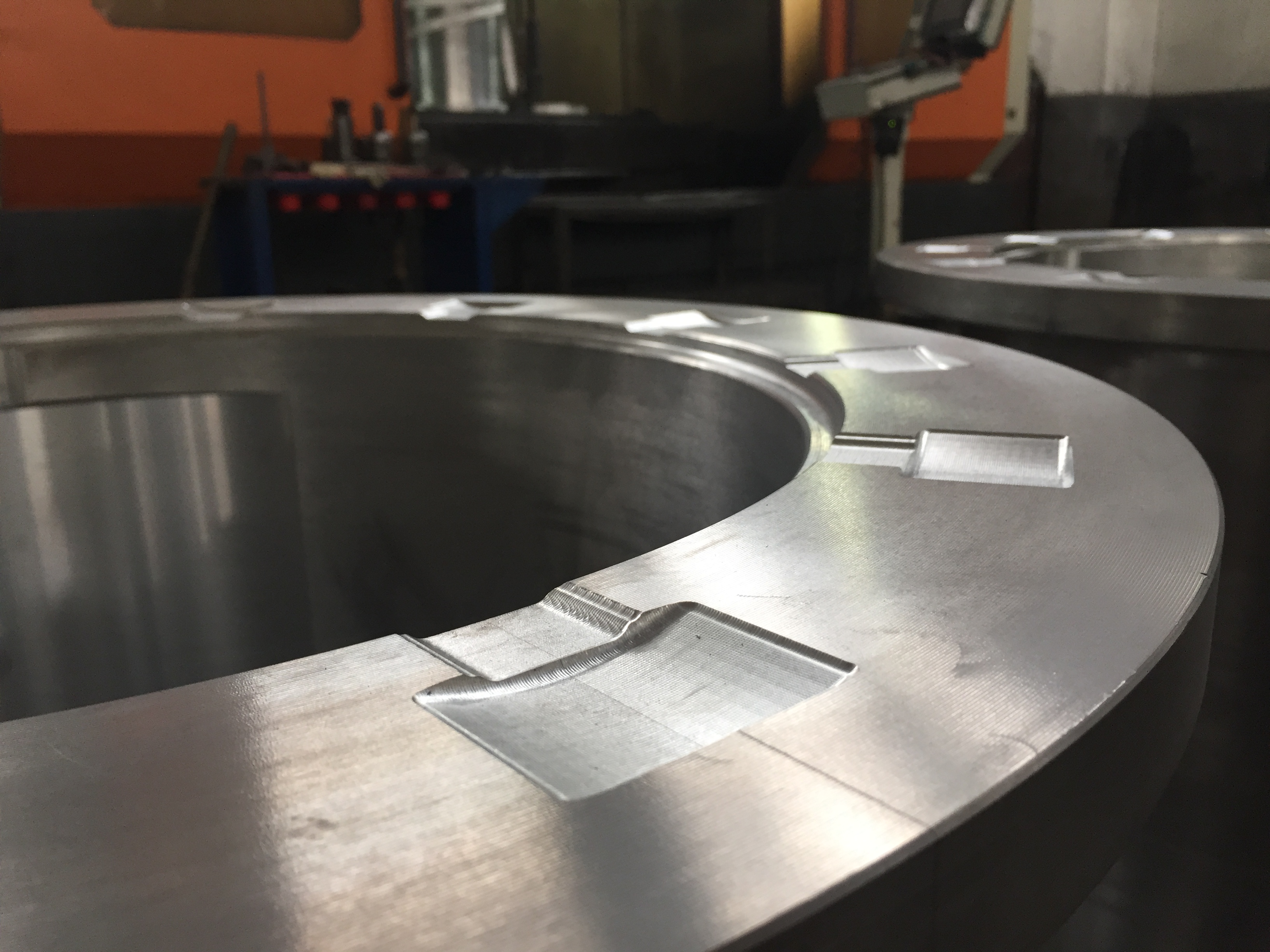

圖1 鋅合金襯瓦油槽

圖2 鋅合金襯瓦油槽

鋅基軸承合金的特性

目前常用的鋅基軸承合金材料主要有ZA27、ZA303；ZA27其綜合性能很好，強(qiáng)度可達(dá)400Mpa，延伸率3%—6%，硬度HB100，缺點(diǎn)是具有低溫脆性。在ZA27的基礎(chǔ)上調(diào)整合金成分，優(yōu)選ZA303，它具有ZA27的全部?jī)?yōu)點(diǎn)，并克服了ZA27低溫脆性的不足，在常溫、低溫條件下由較好的韌性。

表 1 鋅基軸承合金部分機(jī)械性能
