導語

油膜軸承因其承載性能好，工作穩定可靠、工作壽命長等優點，在各行業中都得到了廣泛的應用，對油膜軸承故障機理的研究工作也比較廣泛和深入。在旋轉機械上使用的液體動壓軸承有承受徑向力的徑向軸承和承受軸向力的止推軸承兩類。由于油膜振蕩故障危害極大，因此，必須了解產生油膜不穩定工作的原因、故障機理和特征，采取措施防止轉子在工作時失穩。

油膜渦動與油膜振蕩具有以下特征：

起始失穩轉速與轉子的相對偏心率有關，輕載轉子在第一臨界轉速之前就可能發生不穩定的半速渦動，但不產生大幅度的振動；當轉速達到兩倍第一臨界轉速時，轉子由于共振而有較大的振幅；越過第一臨界轉速后振幅再次減少，當轉速達到兩倍第一臨界轉速時，振幅增大并且不隨轉速的增加而改變，即發生了油膜振蕩。

       對于重載轉子，因?yàn)檩S頸在軸承中相對偏心率較大，轉子的穩定性好，低轉速時并不存在半速渦動現象，甚至轉速達到兩倍的第一臨界轉速時，也不會立即發生很大的振動，當轉速達到兩倍的第一臨界轉速之后的某一轉速時，才突然發生油膜振蕩。

       中載轉子在過了一階臨界轉速后會出現半速渦動，而油膜振蕩則在二倍的第一臨界轉速之后出現。

油膜振蕩還具有以下特征：

(1) 油膜振蕩在一階臨界轉速的二倍以上時發生。一旦發生振蕩，振幅急劇加大，即使再提高轉速，振幅也不會下降。

(2) 油膜振蕩時，軸頸中心的渦動頻率為轉子一階固有頻率。

(3) 油膜振蕩具有慣性效應，升速時產生油膜振蕩的轉速和降速時油膜振蕩消失時的轉速不同。

(4)油膜振蕩為正進動，即軸心渦動的方向和轉子旋轉方向相同。

油膜渦動與油膜振蕩的防治措施

1. 設計上盡量避開油膜共振區

       首先，在設計機組時就要避免轉子工作轉速在二倍的第一階臨界轉速以上運轉，因?yàn)檫@樣容易由軸承油膜不穩定引起渦動與轉子系統自振頻率相重合而引發油膜振蕩。從這個方面來看，轉子工作轉速在二倍的第一臨界轉速以下，可以提高轉子的穩定性。對于一些高轉速的離心式機器，由于結構上的原因，可能超過二倍第一臨界轉速，這類轉子容易引起油膜失穩，必須進行轉子穩定性計算，并采用抗振性較好的軸承。

2. 增加軸承比壓

       軸承比壓是指軸瓦工作面上單位面積所承受的載荷，即

   （1）

       式中P—單個軸承載荷；d—軸頸直徑；l—軸承長度。

       從式(1)可以看出，在軸承載荷尸不變的情況下，增加軸承比壓的手段主要有減小軸徑d或縮短軸承長度l。這將導致軸承承載能力系數Ψp提高，轉子趨于低速重載形式。一般軸承比壓取0.1～1. 5MPa，對離心式壓縮機組等一些高速輕載軸承，軸承比壓一般較低，為0.3～1.0MPa。

       增加比壓值等于增大軸頸的偏心率，提高油膜的穩定性。重載轉子之所以比輕載轉子穩定，就是因?yàn)橹剌d轉子偏心率大，質心低，比較穩定。因此，對一些已經引起油膜失穩的轉子，常用的方法是把軸瓦的長度減?。捎密囅鞣椒ǎ?，以增大軸承比壓，提高轉子的穩定性。

3. 減小軸承間隙

       試驗表明，如果把軸承間隙減小，則可提高發生油膜振蕩的轉速。其實減小的間隙c，就相對增大了軸承的偏心率ε，ε=e/c。

4. 控制適當?shù)妮S瓦預負荷

       軸承預負荷定義為：

   （2）

       式中c—軸承平均半徑間隙；Rp —軸承內表面曲率半徑；Rs—軸頸半徑。

圖1  軸瓦的預負荷

       圖1表示軸瓦對軸頸的預負荷作用。

       預負荷為正值，表示軸瓦內表面上的曲率半徑大于軸頸半徑，因而軸頸相對于軸瓦內表面來說，相當于起到增大偏心距的作用，在每塊瓦塊上油楔的收斂程度更大，迫使油進入收斂形間隙中，增加油楔力。幾個瓦塊在周向上的聯合作用，穩住了軸頸的渦動，增強了轉子的穩定性，這就是軸瓦的預負荷作用。對于圓柱軸承，因?yàn)閏=Rp-RS,預負荷值Pk=0,所以這種軸承就相對容易發生油膜振蕩。橢圓形軸承的軸瓦是由上下兩個圓弧組成的，其曲率半徑大于圓柱瓦，軸頸始終處于瓦的偏心狀態下工作，預負荷值較大。在油楔力作用下，軸頸的垂直方向上受到一定約束力，因而其穩定性比圓柱瓦高。對于多油楔軸承，多個油楔產生的預負荷作用把軸頸緊緊地約束在轉動中心，可以較好地減弱轉子的渦動。幾種多油楔軸承的示意圖如圖13所示。其中五油楔可傾瓦軸承是目前大型高速離心壓縮機組、蒸汽透平最常用的軸承型式。

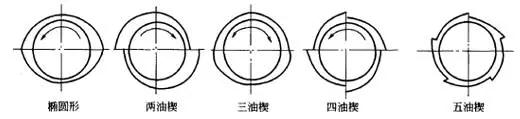

圖2  多油楔軸承示意圖

      了解軸瓦上的預負荷作用，在修刮軸瓦時就要注意不要把軸瓦刮成預負荷值為負數（瓦面曲率半徑小于軸承內圓半徑），否則將會增加油膜的不穩定性。

5. 選用抗振性好的軸承

       從軸承結構形式上分析，圓柱軸承雖然具有結構簡單、制造方便的優點，但其抗振性能最差，因?yàn)檫@種軸承缺少抑制軸頸渦動的油膜力。從軸頸渦動與穩定性的討論中已經知道，造成轉子渦動的不穩定力是一個與轉子位移方向相垂直的切向力，此力在圓柱軸承中受到的阻尼最小，轉子一旦失穩，就比較難控制。多油楔軸承因?yàn)檩S頸受到周圍幾個油膜力的約束，就像周向上分布的幾只彈簧壓住軸頸，由此可知，橢圓軸承的穩定性優于圓柱軸承，多油楔軸承的穩定性優于橢圓軸承。

       膨脹機、蒸汽透平輪機和離心壓縮機的轉子多屬高速輕載轉子，容易引起油膜失穩，因而多數采用抗振性更為優良的可傾瓦軸承。這種軸承的特點是軸瓦由多個活動塊組成（以5塊瓦居多），每塊瓦均有一個使瓦塊可以自由擺動的支點，瓦塊按載荷方向自動調整，使瓦上的油膜反力通過軸頸中心。由于這個特殊功能，當轉子受到外界激勵因素干擾，軸頸暫時偏離原來位置時，各瓦塊可按軸頸偏移后的載荷方向自動調整位置，使油膜合力與外載荷相平衡，這樣就不存在加劇轉子渦動的切向油膜力。其次，軸承由幾個獨立的瓦塊組成，油膜不連續，因此，大幅度渦動的可能性也就比較小。

圖3  可傾瓦軸承

6. 調整油溫

       適當?shù)厣哂蜏?，減小油的黏度，可以增加軸頸在軸承中的偏心率，有利于軸頸穩定。另一方面，對于一個已經不穩定的轉子，降低油溫，增加油膜對轉子渦動的阻尼作用，有時對降低轉子振幅有利。

       由此可見，采取升高油溫還是降低油溫的措施來減少油膜渦動的影響，與軸承間隙大小有關。如果振動隨油溫升高而增大，多數原因是由于軸承間隙過大；如果振動隨油溫升高而減小，則可能是軸承間隙太小所造成。

       改善軸承油膜穩定性除了上述幾種措施之外，還有改變轉子剛度與軸承座剛度（相當于提高一階臨界轉速）、提高供油壓力采用擠壓油膜軸承。軸承采用多路供油以及軸承內表面開油槽、上瓦筑油壩等辦法。

結語

       必須指出，高速轉子的軸承油膜失穩，除了軸承本身固有特性會引起油膜振蕩之外，轉子系統中工作流體的激振、密封中流體的激振、軸材料內摩擦等原因也會使軸承油膜失穩。此外，聯軸器不對中、軸承與軸頸不對中、工作流體對轉子周向作用力不平衡等，都有可能改變各軸承的載荷分配，使本來可以穩定工作的軸承油膜變得不穩定，因此，需要從多方面尋找引起油膜失穩的原因，并針對具體原因采取相應對策。
