水泥廠(chǎng)回轉(zhuǎn)窯、球磨機(jī)等設(shè)備載荷的特點(diǎn)是低速重載，且伴有一定的沖擊載荷。常見(jiàn)的這類(lèi)設(shè)備的軸襯多采用銅瓦或?yàn)踅鹜撸@對(duì)軸承的制造、安裝、操作維護(hù)以及潤(rùn)滑油的使用要求較高，容易發(fā)生燒瓦、翻瓦、冒煙、抱軸、拉傷軸頸等現(xiàn)象，尤其在生產(chǎn)調(diào)試初期，更是時(shí)有發(fā)生。

隨著設(shè)備規(guī)格越來(lái)越大型化、市場(chǎng)競(jìng)爭(zhēng)越來(lái)越激烈，對(duì)軸瓦材料的要求越來(lái)越高，推廣應(yīng)用新型軸承合金材料成為趨勢(shì)，以便提高使用性能、降低制造及維護(hù)成本，提高市場(chǎng)競(jìng)爭(zhēng)能力。



鋅基軸承合金的特性

目前常用的鋅基軸承合金材料主要有ZA27、ZA303。ZA27其綜合性能很好，強(qiáng)度可達(dá)400Mpa，延伸率3%-6%，硬度HB100，缺點(diǎn)是具有低溫脆性。在ZA27的基礎(chǔ)上調(diào)整合金成分，優(yōu)選ZA303，它具有ZA27的全部?jī)?yōu)點(diǎn)，并克服了ZA27低溫脆性的不足，在常溫、低溫條件下有較好的韌性。

表 1 鋅基軸承合金部分機(jī)械性能

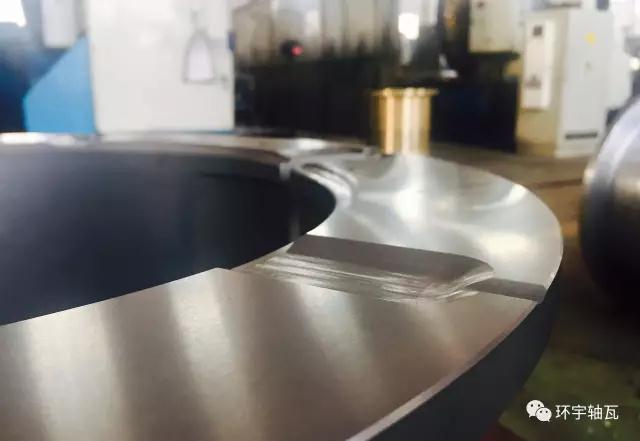

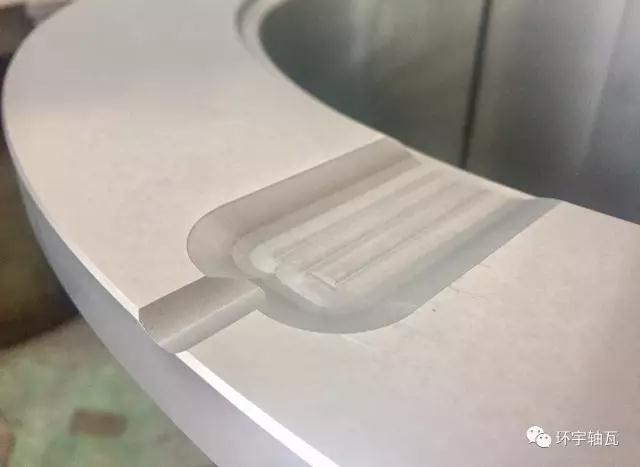

鋅基軸承合金在回轉(zhuǎn)窯上的應(yīng)用

鋅基軸承合金 ZA27首先應(yīng)用在沈陽(yáng)水泥機(jī)械廠(chǎng)1988 年為山西陽(yáng)泉礦物局水泥廠(chǎng)制造的Φ3m*80m 回轉(zhuǎn)窯托輪軸瓦，獲得成功。1993 年又相繼為錦西水泥廠(chǎng)Φ3.95m*80m 回轉(zhuǎn)窯、哈爾濱水泥廠(chǎng)Φ3.2m*44m 回轉(zhuǎn)窯及本溪水泥廠(chǎng)Φ3.7m*53m 、Φ3.3m*60m、Φ3.7m*70m回轉(zhuǎn)窯制造了ZA27 托輪軸瓦，均取得了不錯(cuò)的使用效果。如錦西水泥廠(chǎng)Φ3.95m*80m回轉(zhuǎn)窯托輪軸瓦從1993 年投產(chǎn)到1997 年檢查，運(yùn)行就近3年半，磨損不到3mm，軸頸光滑如新，從未發(fā)生過(guò)燒瓦、斷裂、冒煙、起皺、拉絲、抱軸、翻瓦等事故。

此外，河南焦作中州鋁廠(chǎng)、山西云崗水泥廠(chǎng)、廣西魚(yú)峰水泥廠(chǎng)、西水創(chuàng)業(yè)公司、甘肅祁連山水泥廠(chǎng)、山西長(zhǎng)冶鐵三局水泥廠(chǎng)等相繼使用就 ZA27托輪軸瓦，均效果良好。2002 年中天仕名徐州重型機(jī)械裝備有限公司制造的Φ4m * 60m 及Φ3.3m * 52m 回轉(zhuǎn)窯采用了ZA303 托輪軸瓦。

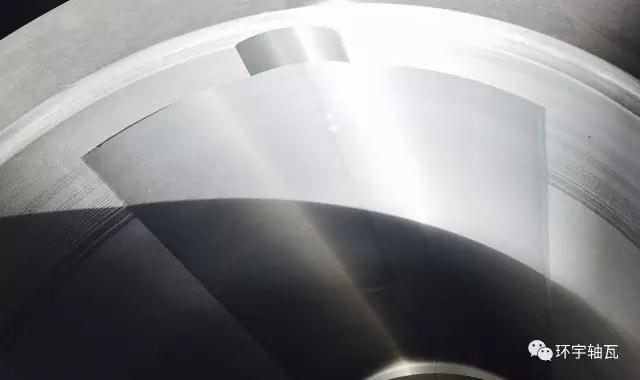

鋅合金軸瓦使用的注意事項(xiàng)

據(jù)我司生產(chǎn)經(jīng)驗(yàn)及客戶(hù)反饋的信息，應(yīng)用鋅合金軸瓦時(shí)應(yīng)注意以下幾點(diǎn)：

1）加工軸瓦時(shí)，配合間隙要比銅瓦大 30%~40% ，瓦口間隙也要適當(dāng)放大；

2）潤(rùn)滑油要清潔，不允許有固體顆粒，以免產(chǎn)生摩擦磨損；

3）應(yīng)注意降低工作環(huán)境溫度，如冷卻水冷卻效果不良等都可能會(huì)引起壓延伸長(zhǎng)、燒瓦等事故，但是由于鋅基軸瓦合金熔點(diǎn)低(484℃)，即使軸瓦壓延伸長(zhǎng)一般也不會(huì)與軸頸熔合，產(chǎn)生拉絲、傷軸、抱軸等現(xiàn)象。
