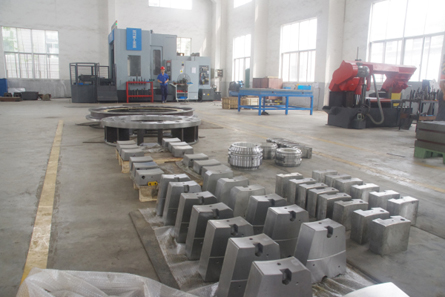

回轉窯座圖	現二車間水電業績

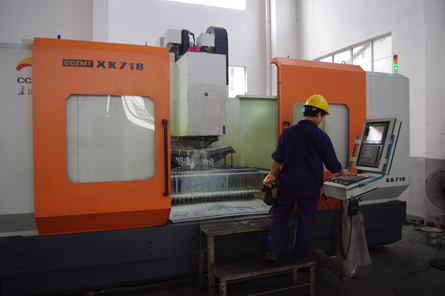

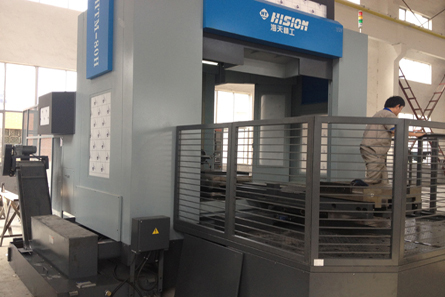

X718加工中心	80臥加

工藝基準的選擇

零件圖中的設計基準是圓筒的軸心線，為了保證內外圓同軸度，加工卷焊圓筒時，仍然以圓筒軸心線為定位基準車外圓、內圓、其中一個端面以及倒角，然后在以已加工的端面為基準加工另一個端面，再然后加工內表面的燕尾槽，它的設計基準是上下兩個端面，而加工時則需要同時考慮它與端面以及它們之間的位置關系，因此加工時，先加工最外面的槽時以端面為基準，用成型銑刀直接銑削，加工完成后在以加工好的槽最上沿為基準加工第二個槽，以此類推，直到加工結束。當加工達到要求后再以軸心線為基準將圓筒切成弦長為535.5的10塊鋼板。每塊鋼板的中心線為設計基準，其它尺寸都是以它為基準確定的，加工時以上下兩個端面和中線作為定位基準。因?yàn)樯舷聝啥嗣嬉呀?jīng)在上一道工序中加工好了，表面精度已經達到要求，它直接與夾具接觸。然后以中心線為基準，加工外表面的槽以及以左右兩個面為基準分別將其與外邊面連接的地方倒角，用銑削完成。最后以中心線或左右端面為基準找內螺紋的圓心，分別加工內螺紋。
